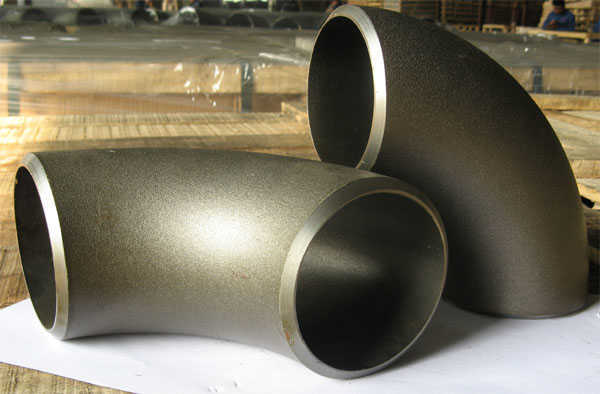

對焊彎頭是鋼制熱壓成型或者鍛打成型的彎頭，它的連接方式便是直接將彎頭與鋼管對焊。

       對焊彎頭的主要制作標準一般是GB/T13401-2005、GB/T12459-2005、ASMEB16.9、SH3409、HG/T21635、HG/T21631、SY/T0510、GB/T10752-1995。

對焊彎頭廠家的焊接注意事項:

       (1)、對焊彎頭焊接時，受到重復加熱析出碳化物，降低耐侵蝕性和力學性能。為防止因為加熱而發生睛間侵蝕，焊接電流不宜太大，比碳鋼焊條較少20%左右，電弧不宜過長，層間快冷，以窄焊道為宜。

　　(2)、對焊彎頭焊后硬化性較大，簡單發生裂紋。若選用同類型的不銹鋼沖壓彎頭焊接，需要進行300℃以上的預熱和焊后700℃左右的緩冷處理。若焊件不能進行焊后熱處理，則應選用不銹鋼沖壓彎頭焊條。

　　(3)、焊條使用時應保持枯燥，鈦鈣型應經150℃枯燥1小時，低氫型應經200-250℃枯燥1小時（不能屢次重復烘干，不然藥皮簡單開裂脫落），防止焊條藥皮粘油及其它臟物，以免致使焊縫增加含碳量和影響焊件質量。選用同類型的鉻不銹鋼焊條時，應進行200℃以上的預熱和焊后800℃左右的回火處理。若焊件不能進行熱處理，則應選用鉻鎳不銹鋼焊條。

　　(4)、對焊彎頭，為改進耐蝕性能及焊接性而恰當增加適量穩定性元素Ti、Nb、Mo等，焊接性較不銹鋼沖壓彎頭好一些。對焊彎頭焊條具有杰出耐侵蝕性和抗氧化性，廣泛應用于化工、化肥、石油、醫療機械制造。
