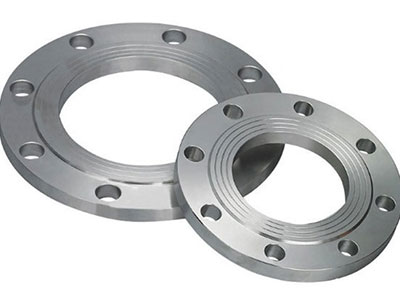

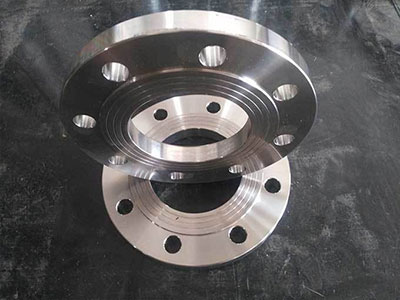

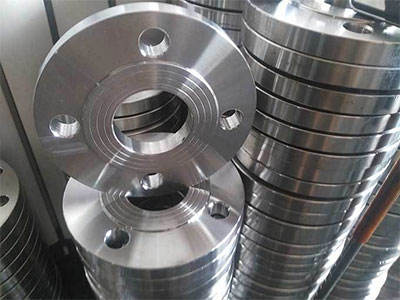

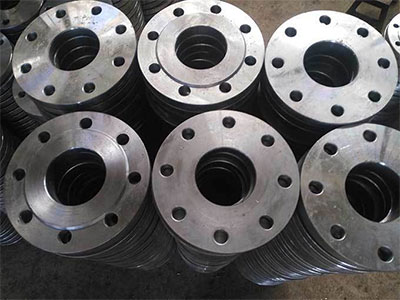

板式平焊法蘭片簡介

板式平焊法蘭片簡稱平焊法蘭,又稱法蘭片、法蘭盤等每個地區的叫法不同,但是表達的都是一個產品;

板式平焊法蘭片的英文全稱(Plate flat welding flange),簡稱(PL);

特點

外形美觀,表面平整光滑,耐酸堿,抗防腐,質感性能強;

規格型號

DN15-DN600

壓力等級

PN2.5,PN6,PN10,PN16,PN25,PN40;

常用材質

碳鋼法蘭：ASTM A105,20#、Q235、16Mn、ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70;

不銹鋼法蘭：ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8;

合金法蘭：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ;

密封面類型

全平面板式法蘭(FF),突面板式法蘭(RF);

執行標準

化工部標準：HG20593-2009,HG20615-2009;

國家標準 ： GB/T9119-2010,GB/T2555-81;

機械部標準：JB/T81-94,JB/T74-94,JB/T75-94;

船用標準 ：CB M1001-81;

連接形式

單面焊接,雙面螺母連接;

簡單來說就是把管子插進平焊法蘭內徑里面進行焊接,然后兩面用螺栓螺母進行固定;

生產工藝

純料鍛造、毛料鍛造(次之)適用于so法蘭及帶頸對焊法蘭,鋼板適用于平焊法蘭;

亞氧爐開料,整體鍛打或者成品鍛壓切削成型加工方式,高精度數控車床車削,數控搖臂鉆鉆孔;

優點與缺點

優點：平焊法蘭不僅節省了空間,減輕了重量,更重要的是確保接頭部位不會發生泄漏,具有 良好的密封性能;

緊湊法蘭尺寸之所以減小,是由于減小了密封件的直徑.這將會減小密封面的截面;

法蘭墊片已被密封環所代替,以確保密封面對密封面的匹配;

這樣一來,為了壓緊密封面僅需要很小的壓力;

隨著所需壓力的降低,螺栓的尺寸和所需數量都可相應減小,所以設計出了一種體積小且重量輕(比傳統的法蘭的重量減輕70%～80%)的新產品;

因此平焊法蘭式一種比較優質的法蘭產品,減輕了質量和空間,對工業用途起了重要作用;

缺點：平焊法蘭的主要設計缺點是它不能保證無泄漏;

其設計上的不足：連接是動態的,而且諸如熱膨脹和起伏不定的周期載荷都會造成法蘭面之間的移動,影響法蘭的功能,從而使法蘭的完整性受損,導致泄漏;

任何產品都不可能沒有缺陷,只是盡量控制產品的不足到少,所以公司在生產法蘭片時盡量完善產品的性能,使之發揮較大的作用;

采購建議

1：建議到正規的法蘭生產廠家購買,需要有一定的生產規模;

2：法蘭生產廠家需要提供平焊法蘭的材質檢測報告等相關資料;

3：平焊法蘭需要有相應的規格型號鋼印與標識;
