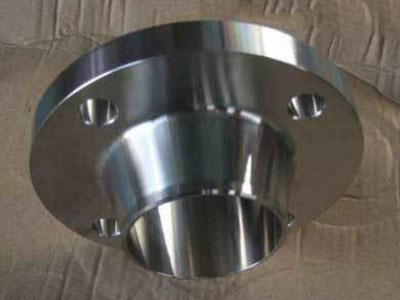

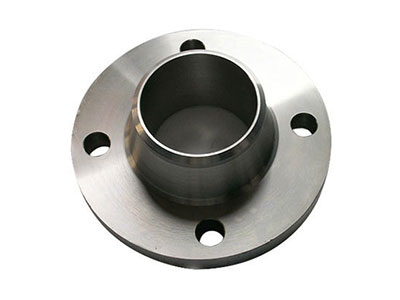

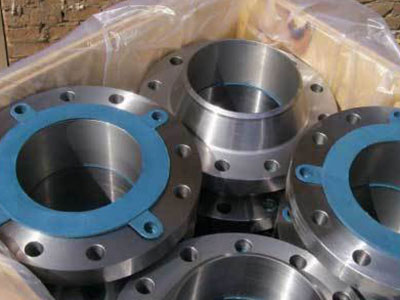

美標高頸對焊法蘭簡介

美標高頸對焊法蘭是按照美國標準生產的高頸對焊法蘭，簡稱對焊法蘭或者高頸法蘭等，每個地區的稱呼有所不同，代表的產品是一個產品。

美標法蘭是使管子與管子相互連接的零件,連接于管端。美標對焊法蘭由鍛造而成和澆鑄而成兩種方法。

美標對焊法蘭根據帶頸情況可以分為美標帶頸對焊法蘭和美標帶頸平焊法蘭。

美標高頸對焊法蘭特點

由于美標標準設計對焊法蘭的頸部比較高，其設計特點與機械性能得到了認可，在美國得到了廣泛的應用。

有相應的剛性與彈性要求和合理的對焊減薄過渡,焊口離接合面距離大,接合面免受焊接溫度變形;

適用于壓力或溫度大幅度波動的管線或高溫、高壓及低溫的管道,一般用于PN大于2.5MPa的管道及閥門的連接。

同時也用于輸送價格昂貴,易燃,易爆介質的管路上。

規格型號

1/2"~60"

壓力等級

150LB、300LB、600LB、900LB、1500LB、2500LB ;

密封面類型

突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

美標高頸對焊法蘭材質

不銹鋼、合金鋼、碳鋼;

執行標準

ANSI B16.5

ASME B16.47

連接形式

美標對焊法蘭與國標對焊法蘭連接形式相同，頸部進行焊接，密封面添加法蘭墊片，螺栓孔用螺栓緊固。

生產工藝

對焊法蘭一般采用鍛件或鍛軋工藝制成。采用鋼板或型鋼制造時，必須符合下列要求：

1、對焊法蘭應經超聲波探傷，無分層缺陷;

2、應沿鋼材軋制方向切割成條狀，經彎制對焊成圓環，并使鋼材的表面形成環的柱面。不得采用鋼板直接機加工成帶頸對焊法蘭;

3、圓環的對接焊縫應采用全熔透焊縫;

4、不銹鋼法蘭圓環的對接焊縫應進行焊后熱處理，并作100%射線或超聲波探傷，且射線探傷符合JB4730的II級要求，超聲波探傷符合JB4730的I級要求。

5、對焊法蘭的頸部外側斜度應不大于70°。

采購建議

1：建議到正規的帶頸對焊法蘭生產廠家購買,需要有一定的生產規模;

2：法蘭生產廠家需要提供帶頸對焊法蘭的材質檢測報告等相關資料;

3：帶頸對焊法蘭需要有相應的規格型號鋼印與標識;
