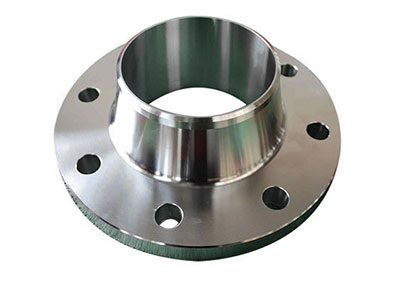

不銹鋼高頸對焊法蘭盤簡介

不銹鋼高頸對焊法蘭盤簡單來說就是不銹鋼材質的高頸法蘭盤，一般說高頸法蘭都是按照美國標準進行劃分的;

國標帶頸對焊法蘭比較美標對焊法蘭外觀上面看頸部會矮一些;

不銹鋼高頸對焊法蘭盤特點

由于其不銹鋼材質的原因可以耐酸堿、抗防腐、耐高溫、耐腐蝕等;

由于美標標準設計對焊法蘭的頸部比較高，其設計特點與機械性能得到了認可，在美國得到了廣泛的應用。

有相應的剛性與彈性要求和合理的對焊減薄過渡,焊口離接合面距離大,接合面免受焊接溫度變形;

規格型號

1/2“~24"

壓力等級

150LB、300LB、600LB、900LB、1500LB、2500LB ;

密封面類型

突面(RF)、凹面(FM)，凸面(M)、榫面(T)，槽面(G)，全平面(FF)。

不銹鋼高頸對焊法蘭盤材質

ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8;

執行標準

HG/T20615-2009

ASME B16.5

ANSI B 16.47

連接形式

美標對焊法蘭與國標對焊法蘭連接形式相同，頸部進行焊接，密封面添加法蘭墊片，螺栓孔用螺栓緊固。

生產工藝

對焊法蘭一般采用鍛件或鍛軋工藝制成。采用鋼板或型鋼制造時，必須符合下列要求：

1、對焊法蘭應經超聲波探傷，無分層缺陷;

2、應沿鋼材軋制方向切割成條狀，經彎制對焊成圓環，并使鋼材的表面形成環的柱面。不得采用鋼板直接機加工成帶頸對焊法蘭;

3、圓環的對接焊縫應采用全熔透焊縫;

4、不銹鋼法蘭圓環的對接焊縫應進行焊后熱處理，并作100%射線或超聲波探傷，且射線探傷符合JB4730的II級要求，超聲波探傷符合JB4730的I級要求。

5、對焊法蘭的頸部外側斜度應不大于70°。
