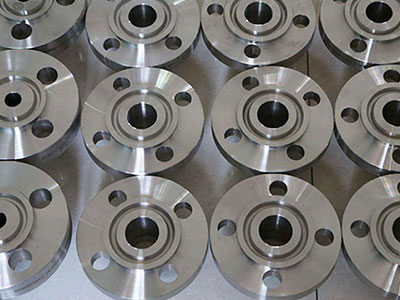

榫槽面帶頸對焊法蘭簡介

榫槽面帶頸對焊法蘭是按照密封面進行劃分的，榫槽法蘭一般是一片榫槽面和一片槽面配合組成兩片法蘭配套使用的;

榫槽面法蘭與凹凸面法蘭區別就是凹凸面法蘭由榫面、槽面配合構成而榫槽面法蘭是榫槽面和一片槽面配合組成;

榫槽面帶頸對焊法蘭特點

由于其密封面原理，榫槽面法蘭墊片在槽中不會被擠出，由于墊片與介質不直接接觸，介質腐蝕影響和壓力機制的滲透影響較小，可用于高壓、易燃、易爆、有毒介質等密封要求嚴格的場合;

規格型號

DN15-DN4000

壓力等級

PN2.5;PN6;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN250;PN320;PN400;

法蘭材質

碳鋼法蘭(Carbon Steel)：ASTM A105,20#、Q235、16Mn、ASTM A350 LF1,LF2 CL1/CL2,LF3 CL1/CL2、ASTM A694 F42,F46,F48,F50,F52,F56,F60,F65,F70;

不銹鋼法蘭(Stailess Steel)：ASTM A182 F304、304L、 F316、316L、1Cr18Ni9Ti、0Cr18Ni9Ti、321、18-8;

合金法蘭(Alloy Steel)：ASTM A182 F1、 F5a、 F9、 F11、 F12、 F22、 F91、A182F12、A182F11、16MnR、Cr5Mo、12Cr1MoV、15CrMo、12Cr2Mo1、A335P22、St45.8/Ⅲ;

榫槽面帶頸對焊法蘭連接形式

首先將墊片放在槽中，兩片榫槽面法蘭進行配套，螺栓緊固，然后頸部與管道焊接;

采購建議

1：建議到正規的帶頸對焊法蘭生產廠家購買,需要有一定的生產規模;

2：法蘭生產廠家需要提供帶頸對焊法蘭的材質檢測報告等相關資料;

3：帶頸對焊法蘭需要有相應的規格型號鋼印與標識;
